BNC Konnektör ve Power Jak İncelemesi

Jaklı Mikrofon Ses Kartı, güvenlik kamerası sistemlerinde kullanılan bir yardımcı üründür. Bu sayfada ne işe yaradığını, seçerken nelere dikkat edilmesi gerektiğini ve kurulumda sık yapılan hataları anlatıyoruz.

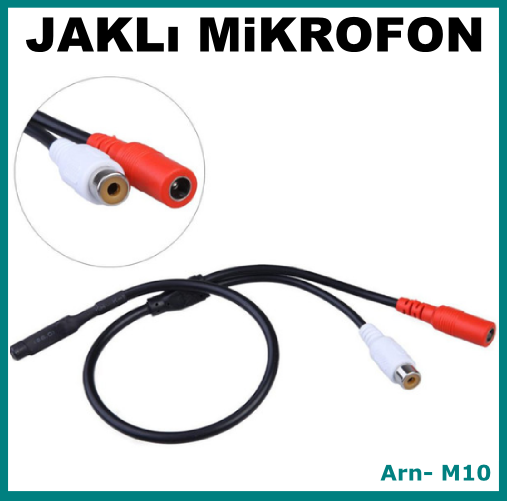

Jaklı Mikrofon Ses Kartı

Ses girişli dvr kayıt cihazları için jak girişli mikrofon ses kartı

BNC konnektör ve power jak

BNC konnektör, koaksiyel kablonun ucuna takılarak görüntü hattını kameraya ve kayıt cihazına bağlayan parçadır. Power jak ise besleme tellerini kameranın elektrik girişine bağlar. Her kamera için iki BNC (biri kamerada, biri cihazda) ve bir power jak gerekir.

Vidalı mı, sıkmalı mı? Vidalı BNC'ler alet gerektirmeden takılır, ev kurulumlarında yaygındır. Sıkmalı (crimp) tip, özel pense gerektirir ama titreşimli ortamlarda daha sağlam durur ve temassızlık sorunu yaşatmaz.

Kalite neden önemli? Kamera sistemlerinde yaşanan arızaların büyük kısmı kameradan ya da kayıt cihazından değil, kötü sıkılmış bir konnektörden kaynaklanır. Belirtisi tipiktir: görüntüde karlanma, dalgalanma ya da kamera kanalının arada bir siyaha düşmesi. Konnektör en ucuz parçadır ama en çok sorun çıkaran parçadır.

Dış ortamda: Açıkta kalan bağlantı noktaları mutlaka bir buat (bağlantı kutusu) içine alınmalıdır. Nem alan konnektör aylar içinde oksitlenir ve görüntü kaybolur.

Jaklı Mikrofon Ses Kartı görünüm

Sistem kurarken sırayı şaşırmayın

Kamera sistemi kurarken en sık yapılan hata, önce kamera ve kayıt cihazını alıp aksesuarları sonraya bırakmaktır. Oysa kablo metrajı, adaptör amperi ve konnektör sayısı kamera sayısına bağlıdır ve montaj günü eksik çıkan tek bir parça işi yarım bırakır.

Kaba bir kontrol listesi: her kamera için 1 kablo (20–30 m), 2 BNC konnektör, 1 power jak; sistemin tamamı için 1 kamera adaptörü (kamera sayısı × 0,9 amper üzerine %30 pay) ve kayıt cihazı için ayrı 12V 3A adaptör. Dış mekandaki her bağlantı noktası için ayrıca bir buat hesaplayın.

Kurulum maliyeti neyden oluşur?

Bir kamera sisteminin bütçesini genelde kamera ve kayıt cihazı belirler sanılır, ama montaj günü ortaya çıkan gerçek şudur: yardımcı malzemeler toplam maliyetin küçümsenmeyecek bir kısmını oluşturur. Dört kameralı orta boy bir kurulumda kablo, konnektör, adaptör, buat ve montaj aparatlarının toplamı çoğu zaman bir kameranın fiyatını geçer.

Bu kalemlerde tasarruf etmek de anlamlı değildir, çünkü sistemin çalışmama sebebi neredeyse hiçbir zaman kamera olmaz. Görüntü kaybı, karlanma ve gece titremesi gibi şikâyetlerin arkasından çoğunlukla ince kesitli kablo, sınırda seçilmiş adaptör ya da nem almış bir konnektör çıkar. Üstelik bu arızaların tespiti, parçanın kendisinden çok daha pahalıdır: teknisyen bütün hattı tek tek kontrol etmek zorunda kalır.

Pratik bir yaklaşım, malzemeleri kamera ve kayıt cihazıyla aynı anda almaktır. Montaj günü eksik çıkan tek bir power jak, bütün işi ertesi güne bırakabilir.

Sık yapılan hatalar

Kablo metrajını az hesaplamak. Kuş uçuşu ölçülen mesafe, kablonun gerçekte gideceği yolu hiçbir zaman karşılamaz; köşe dönüşleri, saçak altı geçişler ve tavan boşluğu mesafeyi ciddi ölçüde uzatır. Ölçtüğünüz değere en az %20 pay ekleyin.

Adaptörü sınırda seçmek. Dört kamerayı tam 4 amperlik adaptöre bağlamak teoride yeterli görünür, ama gece ledleri devreye girdiğinde tüketim tepe yapar; adaptör ısınır ve görüntüde titreme başlar. Her zaman %30 pay bırakın.

Ucuz konnektör kullanmak. Kamera sistemlerinde yaşanan arızaların büyük kısmı kameradan değil, kötü sıkılmış ya da oksitlenmiş bir konnektörden kaynaklanır. En ucuz parça, en çok sorun çıkaran parçadır.

Bağlantı noktasını korumasız bırakmak. Dış mekandaki her birleşim noktası bir buat içine alınmalıdır; nem alan bağlantı aylar içinde görüntüyü kaybettirir.

Bakım ve ömür

Kablo ve konnektörlerin bakımı yıllık bir gözle kontrolden ibarettir: buatların kapağının kapalı olduğunu, kabloların güneşten çatlamadığını ve duvar girişlerinde silikonun bozulmadığını kontrol etmek yeterlidir. Adaptörlerin üzerindeki havalandırma deliklerinin tozla kapanmadığına bakın; ısınan adaptörün ömrü kısalır.

Sistemde sonradan kamera eklemeyi düşünüyorsanız, kablo çekerken bir yedek hat daha çekmek neredeyse bedavaya gelir. Duvarı ikinci kez delmek ve kanal açmak ise her zaman ilk seferden pahalıdır.

Sık sorulan sorular

Markadan bağımsız çalışır mı? Kamera sistemi aksesuarları büyük ölçüde standarttır; BNC, power jak ve 12V besleme tüm AHD markalarında aynıdır.

Fazlası zarar verir mi? Adaptörde fazla amper zarar vermez — cihaz ihtiyacı kadarını çeker. Fazla voltaj ise cihazı yakar; 12V yazan yere 24V takılmamalıdır.

Kurulumu kendim yapabilir miyim? Temel elektrik ve kablo bilgisi olan biri küçük sistemleri kendi kurabilir. Kablo çekimi, konnektör sıkma ve kayıt cihazı ayarları yapılabilir işlerdir; asıl zorluk kamera açılarının doğru ayarlanmasıdır.

Garanti nasıl işliyor? Ürünler üretici garantisi kapsamındadır; arıza durumunda satın aldığınız yere başvurmanız gerekir.
